Mar 16 , 2026
Los tornos suizos CNC se encuentran entre las máquinas más avanzadas utilizadas en la fabricación de precisión moderna. Diseñados para producir piezas extremadamente pequeñas, complejas y de alta precisión, los tornos de tipo suizo se utilizan ampliamente en industrias como dispositivos médicos, electrónica, aeroespacial, automotriz e ingeniería de precisión.
Sin embargo, la verdadera capacidad de mecanizado de un torno suizo CNC depende no solo de la máquina en sí, sino también del sistema de soporte de herramientas instalado en la máquina.
Un sistema completo de soporte de herramientas permite que la máquina realice múltiples procesos de mecanizado, incluidos:
Volviendo
Perforación
Fresado
Ranurado
Enroscado
Mecanizado de polígonos
Engranaje
Mecanizado micro de alta velocidad
Con los soportes de herramientas adecuados, un torno suizo puede producir piezas de precisión complejas en una sola configuración, mejorando drásticamente la productividad y la precisión del mecanizado.
Este artículo proporciona una guía profesional completa de los soportes de herramientas de torno suizo CNC, que cubren todos los principales tipos de herramientas, funciones, ventajas y aplicaciones.
Un soporte de herramientas de torno suizo CNC es un dispositivo de montaje de herramientas de precisión diseñado para sujetar de forma segura las herramientas de corte en una máquina CNC de tipo suizo.
Estos titulares aseguran:
Posicionamiento preciso de herramientas de corte
Alta rigidez durante el mecanizado
Entrega eficiente del refrigerante
Capacidad de rotación de alta velocidad
Rendimiento de corte estable
A diferencia de los tornos CNC convencionales, los tornos suizos suelen presentar:
Múltiples estaciones de herramientas
Sistemas de herramientas en vivo
Soporte de buje guía
Mecanizado de eje secundario
Operaciones simultáneas
Debido a estas características, los tornos suizos requieren soportes de herramientas especializados diseñados específicamente para entornos de mecanizado suizos.
Los titulares de herramientas de alta calidad ayudan a los fabricantes a lograr:
Mayor precisión de mecanizado
Tiempos de ciclo más rápidos
Vida más larga de la herramienta
Vibración reducida
Mayor eficiencia de producción
Las unidades de perforación cruzada y fresado son dispositivos de herramientas en vivo esenciales que se utilizan en los tornos suizos para realizar operaciones de mecanizado perpendiculares al eje de la pieza de trabajo.
Estas unidades funcionan con el sistema de transmisión de herramientas en vivo de la máquina, lo que permite que herramientas como taladros o molinos finales giren a altas velocidades.
Las unidades de perforación cruzada generalmente incluyen:
Husillo accionado de alta velocidad
Rodamientos de precisión
Sistema de sujeción de herramienta rígida
Diseño compacto para estaciones de herramientas ajustadas
Estas características garantizan un rendimiento de corte estable incluso a altas velocidades de husillo.
Las unidades de perforación cruzada se utilizan comúnmente para:
Perforación radial del agujero
Fresado lateral
Ranura de mecanizado
Producción de agujero cruzado
Estas operaciones son ampliamente utilizadas en la fabricación de precisión.
Los ejemplos incluyen:
Agujeros cruzados en tornillos médicos
Agujeros de conector en piezas electrónicas
Mecanizado de la carcasa del sensor
Componentes de precisión automotriz
Al permitir el mecanizado lateral directamente en el torno suizo, las unidades de Perforación transversal ayudan a eliminar las operaciones de mecanizado secundario.
Los soportes de herramientas de husillo múltiple están diseñados para aumentar significativamente la eficiencia del mecanizado al permitir que múltiples herramientas de corte funcionen simultáneamente.
Estas unidades son especialmente valiosas en entornos de producción de alto volumen.
Unidad de perforación/fresado de 2 husillos, taladrado doble de 2 husillos/unidad de fresado doble de 2 husillos/unidad de fresado
La unidad de 2 husillos permite que dos herramientas trabajen al mismo tiempo.
Las ventajas incluyen:
Aumento de la productividad
Tiempo de ciclo de mecanizado reducido
Fuerzas cortantes equilibradas
Estas unidades son ampliamente utilizadas para el mecanizado de agujeros simétricos o múltiples operaciones de perforación.
Unidad de perforación/fresado de 3 husillos, taladrado de 3 husillos, Unidad de fresado de 3 husillos, Unidad de perforación/fresado Doble
La UNIDAD DE 3 husillos permite que tres herramientas realicen el mecanizado simultáneamente.
Esta configuración mejora drásticamente la productividad al producir grandes cantidades de piezas de precisión.
Las aplicaciones típicas incluyen:
Agujero múltiple de perforación
Producción de conector de precisión
Fabricación de componentes médicos
Pequeños ejes de precisión
Las herramientas de husillo múltiple son particularmente populares en industrias donde la alta eficiencia de producción es fundamental.
Unidad de perforación/fresado de 2 husillos (ajuste del ángulo)
Unidad de perforación/fresado doble de 3 husillos (ajuste del ángulo)
Unidad de perforación/fresado doble de 3 husillos (ajuste del ángulo)
Los soportes de herramientas ajustables en ángulo proporcionan flexibilidad Al mecanizar piezas que requieren orificios o ranuras en ángulos específicos.
Estas unidades permiten ajustar el ángulo de mecanizado en relación con la línea central de la pieza de trabajo.
Las unidades de herramientas de ángulo ajustable proporcionan:
Ángulos flexibles de mecanizado
Mayor capacidad de mecanizado
Reposicionamiento reducido de la máquina
Eficiencia de producción mejorada
Estas unidades se utilizan a menudo en la fabricación de componentes con geometrías complejas.
Las aplicaciones comunes incluyen:
Perforación de agujero en ángulo
Implantes médicos personalizados
Piezas mecánicas de precisión
Conectores especializados
La característica de ángulo ajustable hace que estas herramientas sean extremadamente versátiles en las operaciones de mecanizado suizas.

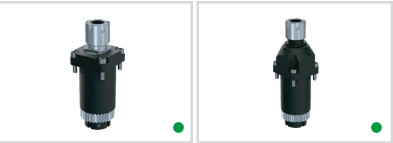

Las unidades de perforación axial están diseñadas para operaciones de mecanizado realizadas a lo largo del eje de la pieza de trabajo.
Estas unidades se utilizan para operaciones como:
Centro de perforación
Perforación de agujeros profundos
Fresado axial
Preparación del hilo
Los soportes de perforación axial se utilizan comúnmente cuando se mecanizan componentes cilíndricos que requieren características axiales de alta precisión.
Los beneficios clave incluyen:
Alta rigidez
Posicionamiento axial preciso
Eficiente evacuación de chips
Alta precisión de mecanizado
Estas características hacen que los soportes de perforación axial sean herramientas esenciales en las operaciones de mecanizado suizas.
Los portaherramientas ranuradas permiten que los tornos suizos mecanizen ranuras precisas o llaves en piezas cilíndricas.
A diferencia de las máquinas de ranurado tradicionales, las unidades de ranurado del torno suizo permiten completar estas operaciones durante el mismo ciclo de mecanizado.
Las aplicaciones típicas de ranurado incluyen:
Mecanizado Keyway
Micro ranura de corte
Ranuras de precisión
Características mecánicas del acoplamiento
Las unidades de ranurado proporcionan:
Geometría de ranura de alta precisión
Tiempo de mecanizado reducido
Eliminación de operaciones secundarias
Estas unidades son particularmente útiles cuando se mecanizan componentes mecánicos de precisión.
El torneado de polígonos es una técnica de mecanizado avanzada que se utiliza para producir formas no circulares en piezas de trabajo cilíndricas.
Las formas típicas de polígono incluyen:
Perfiles hexagonales
Formas cuadradas
Geometrías poligonales personalizadas
En lugar de utilizar operaciones de fresado, el torneado de polígono permite que estas formas se produzcan directamente durante el giro.
El giro de polígono proporciona varias ventajas:
Mecanizado extremadamente rápido
Generación de perfil de alta precisión
Excelente acabado superficial
Tiempo de mecanizado reducido
El giro del polígono es ampliamente utilizado en la producción de:
Sujetadores
Accesorios de precisión
Conectores mecánicos
Componentes Automotrices
Unidad de hilo Whirling
El torbellino de rosca es una de las tecnologías más avanzadas de roscado utilizadas en los tornos suizos CNC.
Este método es especialmente eficaz para producir hilos largos y precisos en piezas de pequeño diámetro.
En el proceso de giro del hilo, un anillo de inserciones de corte gira alrededor de la pieza de trabajo mientras la pieza de trabajo gira lentamente.
Múltiples insertos cortan el perfil de hilo simultáneamente, produciendo hilos extremadamente precisos.
El torbellino de hilo ofrece varias ventajas en comparación con los métodos de roscado tradicionales.
Estos incluyen:
Exactitud de hilo extremadamente alta
Excelente acabado superficial
Fuerzas de corte reducidas
Vida más larga de la herramienta
Alta eficiencia de producción
El torbellino de rosca es ampliamente utilizado en industrias que requieren componentes roscados de alta precisión.
Los ejemplos incluyen:
Fabricación de:
Tornillos de Hueso
Implantes espinales
Tornillos ortopédicos
Implantes dentales
Producción de:
Ejes roscados de precisión
Componentes roscados de alta resistencia
Sujetadores aeroespaciales en miniatura
El torbellino de rosca se ha convertido en el método preferido para producir hilos largos de alta precisión en el mecanizado suizo.
Los tornos suizos CNC modernos a menudo incluyen un eje secundario, lo que permite mecanizar la pieza de trabajo desde ambos extremos.
Los soportes de perforación diseñados para subejes permiten realizar operaciones de mecanizado secundario de manera eficiente.
Los soportes de perforación de eje secundario se utilizan para:
Perforación trasera
Mecanizado de agujeros secundarios
Operaciones de acabado de precisión
Muchos soportes de perforación incluyen sistemas internos de suministro de refrigerante que ayudan a:
Mejorar la evacuación del chip
Reducir el desgaste de la herramienta
Mantener un rendimiento de corte estable
Las herramientas de eje secundario amplían enormemente la capacidad de mecanizado de los tornos suizos.
Los soportes de torneado se encuentran entre las herramientas más utilizadas en el mecanizado suizo.
Estos soportes admiten insertos de corte utilizados para operaciones de torneado externas.
Los soportes de giro se utilizan para:
Giro áspero
Terminar de girar
Ranurado
Operaciones de corte

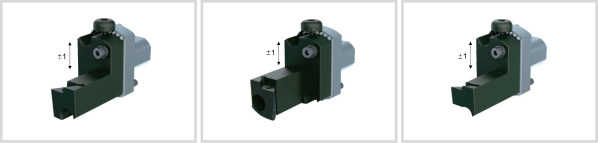

Muchos soportes de giro de alta precisión incluyen mecanismos de ajuste del centro.
Esto permite que la altura de la herramienta se ajuste con precisión en relación con la línea central de la pieza de trabajo.
Los beneficios incluyen:
Acabado de superficie mejorado
Ropa de herramienta reducida
Mayor precisión de mecanizado
Los soportes de la barra de perforación se utilizan para operaciones de mecanizado interno.
Apoyan barras de perforación que se utilizan para agrandar o terminar los diámetros internos.
Las aplicaciones típicas incluyen:
Mecanizado de taladro interno
Acabado del agujero de precisión
Enroscado interno
Los soportes de la barra de perforación de alta calidad están diseñados para minimizar la vibración y garantizar un rendimiento de corte estable.
Los soportes de herramientas accionados por aire están diseñados para operaciones de mecanizado de muy alta velocidad.
Estas herramientas se utilizan comúnmente en entornos de micro-mecanizado.
Los titulares de herramientas de aire proporcionan:
Velocidades de husillo muy altas
Estructura ligera
Vibración mínima
Estas características los hacen ideales para el mecanizado de componentes de precisión extremadamente pequeños.
Los titulares de herramientas de aire se utilizan comúnmente en:
Fabricación electrónica
Operaciones de micro perforación
Grabado de precisión
Producción de componentes médicos
Unidad de bloqueo de engranajes
Las unidades de afilado de engranajes permiten que los tornos suizos produzcan engranajes pequeños directamente durante el proceso de mecanizado.
Esto elimina la necesidad de máquinas de corte de engranajes separadas.
Las unidades de hobbing de engranajes ofrecen varias ventajas:
Pasos de producción reducidos
Precisión mejorada del engranaje
Menores costes de fabricación
Estas unidades se utilizan comúnmente en industrias que producen engranajes en miniatura.
Los ejemplos incluyen:
Relojería
Robótica
Sistemas mecánicos de precisión
Los titulares de herramientas profesionales suizos están diseñados para ser compatibles con los principales fabricantes de torno suizos, incluidos:
Tsugami
Maquinaria ciudadana
Maquinaria de precisión Hanwha
Estrella
Nomura
Nakamura
JINN FA
La compatibilidad garantiza que los soportes de herramientas se puedan instalar e integrar fácilmente en los sistemas de mecanizado suizos existentes.
Los modernos soportes de herramientas suizos incluyen varias características avanzadas que mejoran el rendimiento del mecanizado.
La entrega interna del refrigerante mejora:
Chip de evacuación
Herramienta de vida
Rendimiento de corte
Los soportes de herramientas ajustables en el centro permiten una alineación precisa con la línea central de la pieza de trabajo.
Los soportes de herramientas suizos están diseñados para funcionar a velocidades de husillo extremadamente altas.
Esta capacidad es esencial para aplicaciones de micro-mecanizado.
Los sistemas de herramientas suizos se utilizan en muchas industrias de alta precisión.
Los tornos suizos son ampliamente utilizados para producir componentes médicos que incluyen:
Tornillos quirúrgicos
Implantes Dentales
Componentes ortopédicos
Los componentes automotrices típicos incluyen:
Piezas de inyección de combustible
Carcasas de sensor
Ejes de precisión
El mecanizado suizo se utiliza comúnmente para:
Clavijas de conector
Micro contactos
Ejes miniatura
Los tornos suizos se utilizan para la fabricación:
Sujetadores miniatura
Componentes aeroespaciales de precisión
Piezas mecánicas especializadas
Un completo sistema de soporte de herramientas de torno suizo CNC es esencial para lograr una alta precisión y alta productividad en la fabricación moderna.
Al integrar unidades de herramientas avanzadas como herramientas de perforación, fresado, torneado, ranurado, giro de rosca, torneado de polígonos y herramientas de afilado de engranajes, los tornos suizos pueden realizar múltiples operaciones de mecanizado complejas en una sola configuración.
Esta capacidad mejora significativamente la eficiencia de fabricación al tiempo que mantiene los niveles más altos de precisión de mecanizado.
Para las empresas involucradas en la fabricación de precisión, invertir en un sistema completo de herramientas suizo es un paso fundamental para lograr una mayor productividad y una mejor calidad del producto.
