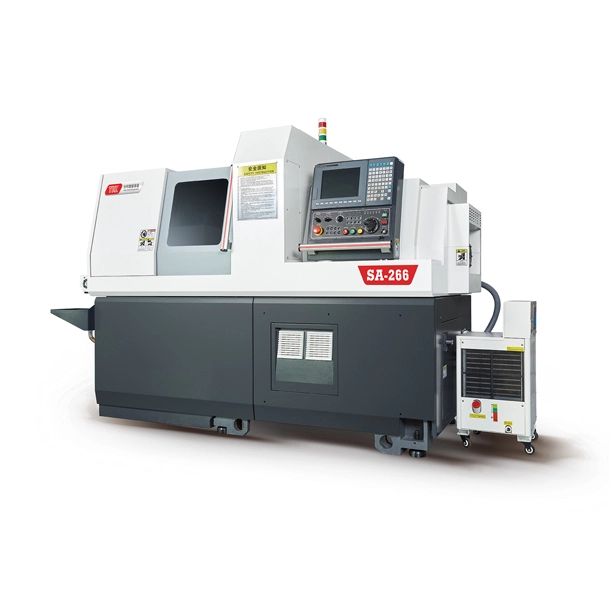

Torno CNC SWISS LATHE-6 ejes

Name: Torno CNC SWISS LATHE-6 ejes
Brand: WUHAN REMCOR TECHNOLOGY CO., LTD.
Price: 100 USD

Este torno de tipo suizo CNC de la serie es el sistema recientemente desarrollado y también nuestra máquina de tipo más popular, que es la versión mejorada en comparación con el torno tradicional de la serie SA 3. Combina herramientas deslizantes y torreta, que son múltiples portaherramientas, husillos principales, sub-husillos y ejes de herramienta giratorios están completamente integrados en la estructura. Una máquina puede realizar rápidamente operaciones de torneado, fresado, perforación, roscada y fresado lateral. Su primera opción para procesar piezas pequeñas y complejas

TY_RM12 



Características del torno SA-206/266 6 Axis

1. La estructura de la máquina y el módulo de husillo principal se aplican con el hierro fundido Meehanite con diseño de costilla de alta rigidez. Toda la estructura se funde de una vez y se trata para eliminar el estrés. Así que garantizar la precisión para un uso prolongado

2. alta precisión, alta eficiencia, menos Procesamiento de relaves

La tolerancia de procesamiento es de ± 0.003mm. Y con una máquina puede realizar rápidamente operaciones de torneado, fresado, perforación, roscada y fresado lateral. Diseñamos especialmente la estructura del buje de la Guía que puede minimizar el material de la cola y también reducir las desviaciones durante el mecanizado de la parte delgada y larga.

3. Las piezas complejas se pueden procesar de una vez

Compatible con moldes máx. de 6 ejes de diferencia, lo que hace posible la finalización única de múltiples procesos, como torneado, fresado, perforación y roscar, etc.

3. Amplia gama de procesamiento de materiales

Bueno en el procesamiento de una variedad de materiales, incluyendo acero inoxidable, aleación de aluminio, cobre, aleación de titanio, adecuado para escenarios de aplicación en diferentes campos.

Video de procesamiento típico de nuestro torno suizo

SA-206/266 6 ejes Torno Detalles del parámetro

Artículo				SA266	SA206
Diámetro máximo de mecanizado				3mm	20mm
Max golpe de cabeza	Guía estándar buje			255mm	255mm
	Buje no guía			2.5D	2.5D
Herramienta de torneado	Cantidad de herramientas			6 piezas	6 piezas
	Especificaciones de la herramienta			D 12mm	D 12mm
Portaherramientas de cara	Cantidad de herramientas		Trabajo frontal	5 piezas
			Trabajo de retaguardia	2 piezas (máx. 5 piezas)
	Perforación máx.		Herramientas fijas	10mm
	Max.tapping		Herramientas de fijación	M8 * P1.25
Unidad de herramienta cruzada	Cantidad de herramientas			5 piezas
	Especificaciones de la herramienta			5 ER16
	Perforación máxima			8mm(ER16)
	Máximo golpeteo			M6 * P1.0
	Fresado máximo			10mm
	Ranura de fresado máximo			Anchura 1,5, profundidad 4mm
	Velocidad del husillo		ER16	6.000 min-1
	Potencia de accionamiento			1Kw
Velocidad de movimiento rápido			Z1	32 m/min
			X1	32 m/min
			Y1	32 m/min
Husillo principal Velocidad máx.				10.000 min-1
Ángulo de indexación del husillo principal				Control del eje C (0.001 °)
Potencia del husillo principal				2,2/3.7kw
Husillo principal a través del diámetro del agujero				Porque 27mm	10mm
Capacidad de refrigerante				170L
Potencia del motor de refrigeración				0.4kw
Dimensiones totales (largo * ancho * alto)				230013001720mm
Peso de la máquina				2600kg
■ Especificaciones de configuración del segundo husillo (SUB)
Diámetro máximo de procesamiento				3mm	20mm
Longitud máxima de la pieza de descarga				80mm
Longitud máxima de la protuberancia de sujeción				50mm
Procesamiento lateral trasero		Cantidad de herramientas	ER16	8 piezas
		Perforación máxima	Herramientas de fijación	8mm
			Herramientas de rotación	6mm
		Máximo golpeteo	Herramientas de fijación	M8 * P1.25
			Herramientas de rotación	M6 * P1.0
Velocidad de movimiento rápido			Z2	32 m/min
			X2	24 m/min
			Y2	24 m/min
Velocidad máxima del husillo Sub				8.000 min-1
Grado de eje secundario				Control del eje C (0.001 °)
Potencia del eje secundario				1,5/2.2kw
