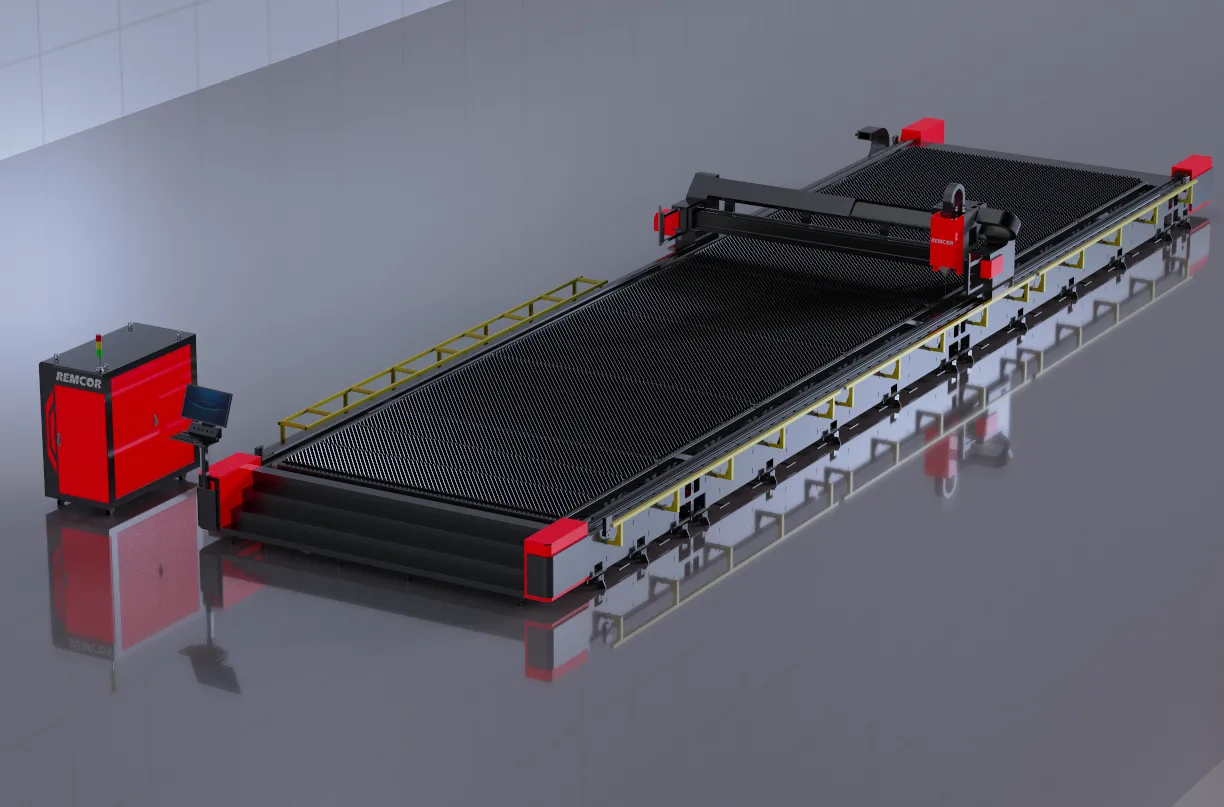

Máquina de corte láser de fibra de alta potencia de tipo pórtico serie SPARK G con gran formato
"Chispa" significa tipo abierto, "G" significa Tipo de pórtico
1) Plato de soldadura completamente con tratamiento de recocido. Espesor de la placa hasta 16mm
2) Potencia de la fuente láser de 12KW-40KW
3) Es para la mesa larga hasta 12M y más longitud
4) El ancho estándar es 2,5-3,5 M
5) La tabla puede ampliarse sin limitación
5) Los servicios OEM y ODM están disponibles
Para ciertas industrias de servicio pesado, como la construcción naval, la fabricación de estructuras de acero y las tiendas de trabajo de alta potencia, una mesa de corte estándar no es suficiente. Estas industrias requieren una máquina de corte láser de fibra de mesa Súper Larga combinada con una potencia láser ultra alta para procesar de manera eficiente placas de metal de gran tamaño con alta precisión y productividad.
Para satisfacer estas demandas, nuestra máquina de corte láser de fibra de tipo pórtico de ultra alta potencia está diseñada específicamente para aplicaciones de corte de larga duración, placa pesada y alta potencia.
Para los clientes internacionales, el transporte de máquinas es una consideración crítica.
Tomando como ejemplo una 12025 máquina de corte láser de fibra de tipo abierto de una sola mesa, el ancho total excede el tamaño del contenedor estándar. En este caso, se requiere un contenedor 40FR (Flat Rack), lo que aumenta significativamente los costos de envío.
Para resolver este problema, nuestra máquina de corte láser de alta potencia tipo pórtico adopta un diseño de cuerpo modular y seccional:
El cuerpo de la máquina se puede desmontar en secciones para el transporte
Después de la llegada, la máquina se vuelve a montar en el sitio
Este diseño permite el envío con contenedores estándar, lo que reduce en gran medida los costos logísticos internacionales
Por el contrario, la SPARK-H máquina de corte láser de ultra alta potencia utiliza una estructura de cuerpo completamente integrada que no se puede desmontar, lo que significa que debe enviarse como una unidad completa, lo que resulta en mayores gastos de transporte.
A muchos clientes les preocupa si el reensamblaje afectará la precisión del corte.
Después de la instalación, utilizamos un colimador fotoeléctrico de doble eje para alinear con precisión toda la estructura del pórtico
Esto asegura que la cama de la máquina, los rieles y el pórtico sean perfectamente colineales
Una vez colimada, la precisión de corte original se mantiene completamente, sin pérdida de precisión
Para aplicaciones de ultra alta potencia, el corte de bisel es a menudo esencial, especialmente en la construcción naval y de acero.
Nuestra máquina de corte láser de fibra tipo pórtico es compatible con un sistema de corte de bisel maduro y probado en el mercado
Esta tecnología ha sido ampliamente aplicada y verificada en la producción industrial real
Permite el corte de bisel V, Y, X y K, mejorando la eficiencia de la soldadura y reduciendo el procesamiento secundario
El corte de alta potencia de acero de carbono grueso genera una gran cantidad de humo y polvo.
Cada lado de la máquina está equipado con un dispositivo de recolección de humo espaciado a 1,4 metros
Este diseño garantiza una extracción rápida y eficiente del humo directamente en el área de corte
Mejora significativamente la calidad del aire de la fábrica y cumple con los estándares ambientales y de seguridad

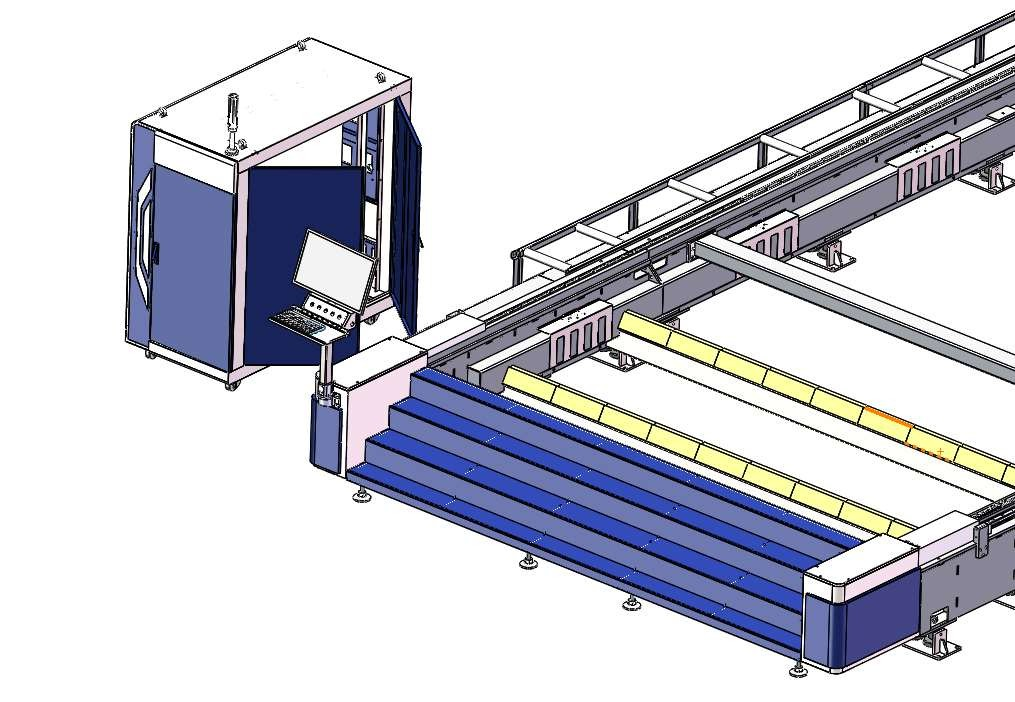

La máquina adopta un diseño tipo paso, que ofrece:
Acceso más fácil para los operadores
Seguridad mejorada durante la operación y el mantenimiento
Mayor comodidad para el procesamiento de placa larga y de gran formato

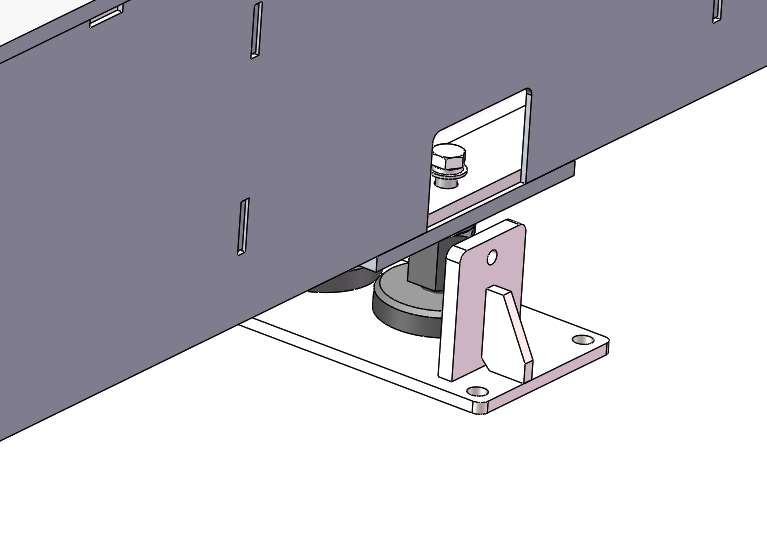

La máquina está equipada con pies de apoyo ajustables:
Permite un ligero ajuste hacia arriba y hacia abajo
Asegura una nivelación óptima en diferentes pisos de fábrica
Mejora la estabilidad operativa a largo plazo y la precisión del corte

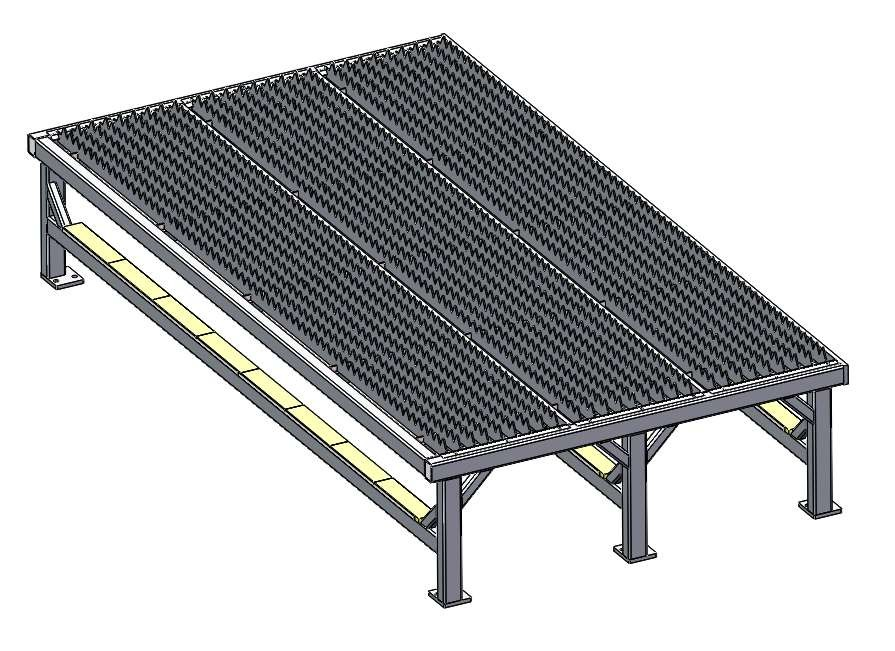

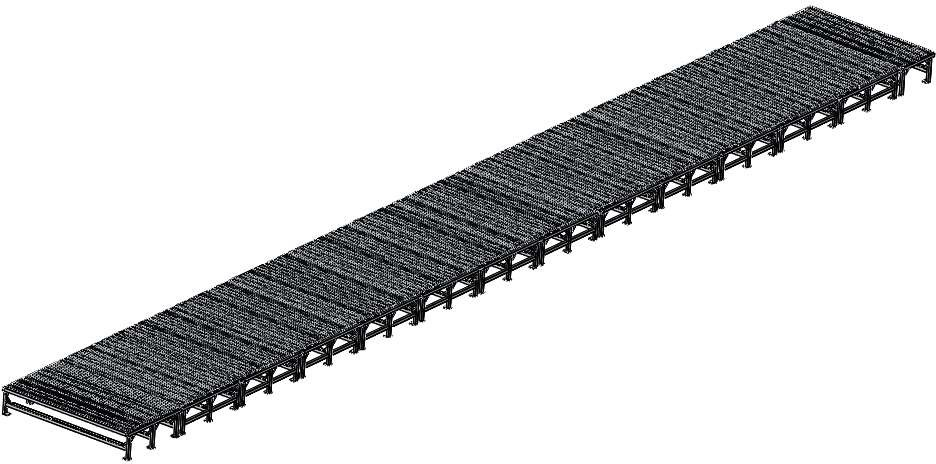

La mesa de trabajo está diseñada con secciones modulares de 2 metros:
Cada Sección tiene 2 metros de largo
La longitud total de la tabla se puede extender sin limitación
Ideal para aplicaciones de máquina de corte láser de fibra de mesa larga y placas de metal de gran tamaño

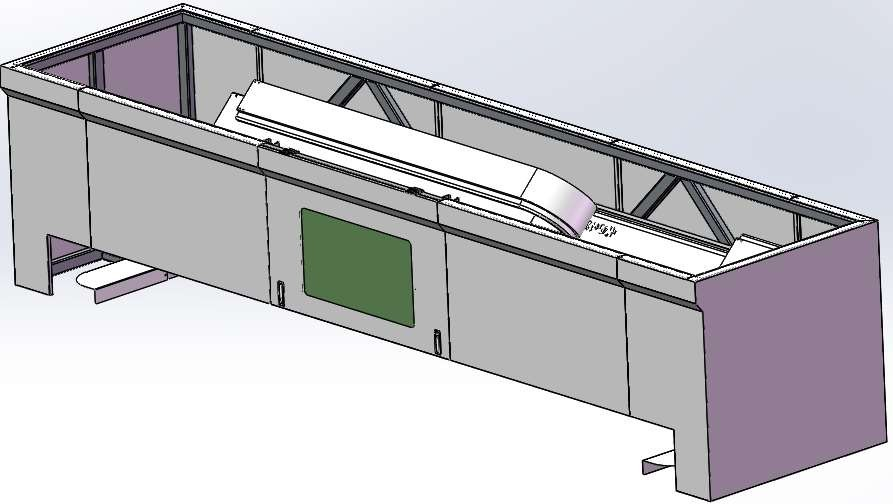

La estructura del pórtico adopta un diseño cerrado de cubierta completa, que ofrece múltiples ventajas para operaciones de corte por láser de alta potencia:
El pórtico cerrado hace que el humo, el polvo y la recolección de partículas de metal sean más eficientes, especialmente durante el corte de placa gruesa y de potencia ultra alta
Ayuda a mantener un ambiente de trabajo más limpio y reduce la acumulación de polvo en componentes de transmisión de precisión
La cubierta del pórtico está diseñada con una estructura modular, lo que permite un desmontaje rápido cuando se requiere mantenimiento
Este diseño modular permite un acceso más fácil y rápido al cabezal de corte láser, reduciendo significativamente el tiempo de mantenimiento y mejorando la eficiencia del servicio
En general, mejora la confiabilidad de la máquina, la estabilidad a largo plazo y la seguridad de funcionamiento para máquinas de corte láser de alta potencia tipo pórtico
Industria de la construcción naval
Fabricación de estructura de acero pesado
Puente y maquinaria de construcción
Tiendas de trabajo de procesamiento de metal de alta potencia
Aplicaciones de corte de placa extralarga y gruesa

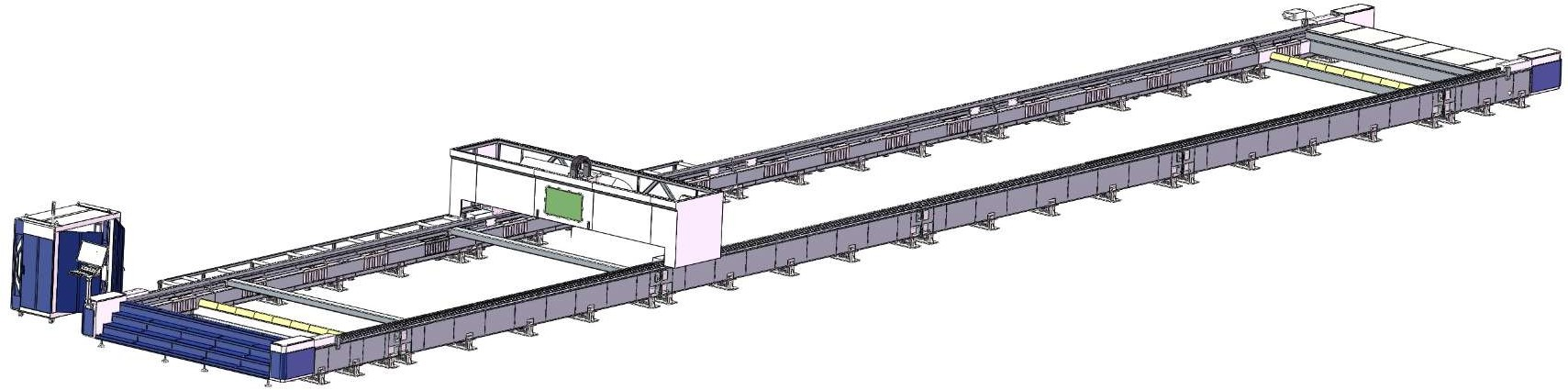

La máquina de corte láser de fibra de alta potencia tipo pórtico combina:
Diseño de mesa superlargo
Ultra-alta potencia láser
Estructura de transporte modular
Tecnología de montaje de alta precisión
Es la solución perfecta para los clientes que requieren una máquina de corte láser de fibra de mesa súper larga con alta potencia, alta precisión y costos de envío optimizados.
No dude en llamarnos o dejar un mensaje si tiene alguna pregunta.
