Jan 29 , 2023
Hoy en día, la máquina de corte láser de alta potencia aún no es tan secreta como antes, y también muchos clientes están comenzando a probar máquinas de corte láser de alta potencia, pero ¿por qué elegimos máquinas de corte láser de alta potencia?
Tenemos que admitir que realmente tiene muchas ventajas por máquinas de corte láser de alta potencia, como resultado obvio, podemos tener una mayor velocidad de corte para obtener un menor costo por pieza, Y también la mayor capacidad de corte y un borde más hermoso si usamos alta potencia.
Acero inoxidable (3000-15000W)
Espesor (mm) | 3kw(m/min) | 6kw | 12kw | 15kw |
1 | 40 | 70 | 80 | 80 |
3 | 8,5 | 16 | 30 | 34 |
4 | 6 | 12 | 24 | 28 |
8 | 1,1 | 4 | 11 | 14 |
12 | 0,5 | 1,2 | 5,0 | 7,5 |
16 | --- | 0,9 | 2,5 | 4,5 |
20 | --- | 0,45 | 1,5 | 2,6 |
Corte de aluminio N2 6KW-15KW | |||||||
Alu.(N2) | 6KW | 8KW | 10KW | 12KW | 15KW | 15KW/12KW | |
4 | 10 | 20 | 25 | 28 | 50 | 78.6% | |
5 | 8 | 15 | 17 | 20 | 36 | 80% | |
6 | 5,5 | 9 | 9,5 | 11 | 18 | 64% | |
10 | 1,3 | 3 | 4,5 | 5 | 6,8 | 36% | |
16 | 1,2 | 1,3-1,5 | 1,6 | 2,3 | 44% | ||
20 | 0,9 | 1 | 1,2 | 1,6 | 33% | ||
25 | 0,5 | 0,7 | 0,8 | 1 | 25% | ||
30 | 0,3 | 0,45 | 0,55 | 0,7 | 27% | ||
40 | 0,3 | 0,3 | 0,55 | 83% | |||
50 | 0,2 | ||||||
Acero suave (O2)
Espesor (mm) | 6kw | 10kw | 15kw |
12 | 1,3 | 2,5 | 2,5 |
16 | 0,8 | 1,8 | 1,8 |
20 | 0,6 | 1,3 | 1,4 |
25 | 0,26 | 0,6 | 1,2 |
30 | --- | 0,45 | 0,85 |
35 | --- | 0,30 | 0,5 |
40 | --- | --- | 0,3 |
50 | --- | --- | 0,26 |
N2/corte de aire de acero suave, velocidad X 2-7,6 más rápido
Espesor (mm) | 4kw (O2/N2) | 6kw | 8kw | 10kw | 12kw | 15kw |
2 | 6,5/23 | 6,5/30 | 6,5/30 | 6,5/30 | 6,5/30 | 6,5/32 |
4 | 3,6/7,8 | 3,8/13 | 3,8/18 | 3,8/22 | 3,8/25 | 3,8/29 |
8 | 2,6 | 2,3/4,5 | 2,7/6,5 | 2,7/8 | 2,7/9 | 2,7/12 |
10 | 2,1 | 2,4 | 2,4/4,2 | 2,4/5,5 | 2,4/7 | 2,4/8,5 |
16 | 0,8 | 1,5 | 1,6 | 1,6 | 1,8 | 1,8/3,5 |
20 | 0,7 | 0,8 | 1,2 | 1,3 | 1,5 | 1,5 |
25 | 0,6 | 0,7 | 1,0 | 1,2 | 1,2 | |
30 | 0,4 | 0,5 | 0,5 | 0,8 | ||
40 | 0,3 | 0,4 |
8kw N2 corte | |||||
Material | Espesor | Alta presión (bar) | Velocidad (m/min) | Baja presión (bar) | Velocidad (m/min) |
S.S. | 4mm | 14 | 12 | 7 | 18 |
5mm | 14 | 8,5 | 6 | 13 | |
6mm | 12 | 7,5 | 6 | 10 | |
8mm | 14 | 4,5 | 5,5 | 7 | |
9mm | 13 | 4 | 5,5 | 5,5 | |
10mm | 14 | 3,4 | 7,5 | 3,9 | |
Espesor | Potencia | Velocidad/presión de alta presión | Baja presión velocidad/presión | Aumento de velocidad/consumo de gas |
8mm | 15KW | 8,5 m/min /14bar * ø3.5 | 13 m/min/ 7bar * ø3,5 | 52.94%/ 50% |
10mm | 15KW | 7 m/min /13bar * ø3.5 | 10 m/min/ 7bar * ø3,5 | 42.86%/ 46.15% |
12mm | 15KW | 5,3 m/min /11bar * ø3.5 | 7,5 m/min/ 7bar * ø3,5 | 41.51%/ 36.36% |
14mm | 15KW | 3,8 m/min /12bar * ø3.5 | 4,5 m/min/ 8bar * 0 3,5 | 18.42%/ 33.33% |
16mm | 15KW | 2,7 m/min /14bar * ø3.5 | 3,0 m/min/ 10bar * 0 3,5 | 11.11%/ 28.57% |
Corte SS N2 (MM/min)
8 | 15000 | 13000 | ^ 30% |
20000 | 17000 | ||
12 | 15000 | 7000 | ^ 42.8% |
20000 | 10000 | ||
16 | 15000 | 3000 | ^ 100% |
20000 | 6000 | ||
30 | 15000 | 750 | ^ 46.6% |
20000 | 1100 |
Corte de aire SS (MM/min)
18 | 15000 | 3200 | ^ 25% |
20000 | 4000 | ||
20 | 15000 | 2600 | ^ 25% |
20000 | 3200 | ||
30 | 15000 | 1100 | ^ 54.5% |
20000 | 1700 | ||
50 | 15000 | 350 | ^ 90% |
20000 | 600 |
Espesor | 20kw(m/min) | 15kw(m/min) |
8 | 17 | 9 |
10 | 15 | 1,4 |
12 | 9 | 0,8 |
14 | 5 | 0,6 |
16 | 3,2 | |
18 | 2,5 | |
20 | 2,5 | |
30 | 0,6 |
El corte de aire para la placa de aluminio se mejora enormemente desde la velocidad lenta para 14mmby 15kw, ahora muy alta velocidad para cortar 50mm por 20kw, las muestras son basalmente sin burby comparando después del corte, pero la eficiencia se mejora promediagely 2-11 veces más rápido

Acero suave
8KW:30mm (350 mm/min)
10KW:35mm (300 mm/min)
12KW:40mm (220 mm/min)
15KW:50mm (260 mm/min)
20KW: 70mm (200 mm/min)
Acero inoxidable
8KW:30mm (240-260 mm/min)
10KW:50mm (100-120 mm/min)
12KW:50mm (130-160 mm/min)
15KW:50mm (180-200 mm/min)
20KW: 100mm (50 mm/min)

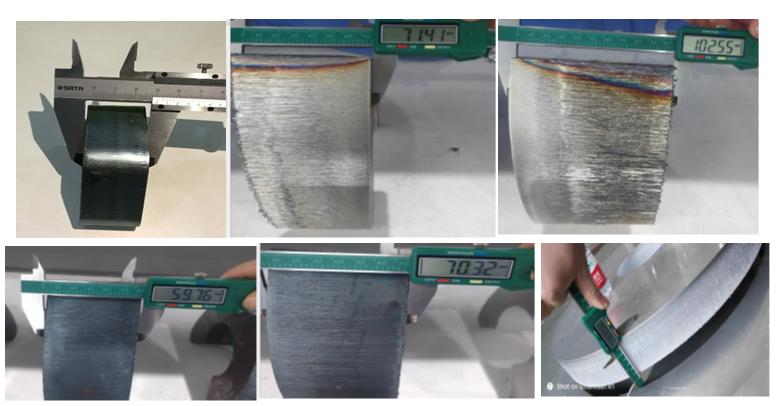

Como sabemos que, baja potencia es imposible cortar material grueso con buen borde, Pero si usamos alta potencia, los resultados son totalmente diferentes, alta potencia no sólo tiene la capacidad de cortar mayor espesor, pero también el rendimiento final es mucho mejor que la baja potencia, Es muy fácil tener bordes brillantes de acero de carbono de 30mm, 35mm,40mm, que antes de que sea incluso no se puede imagen.

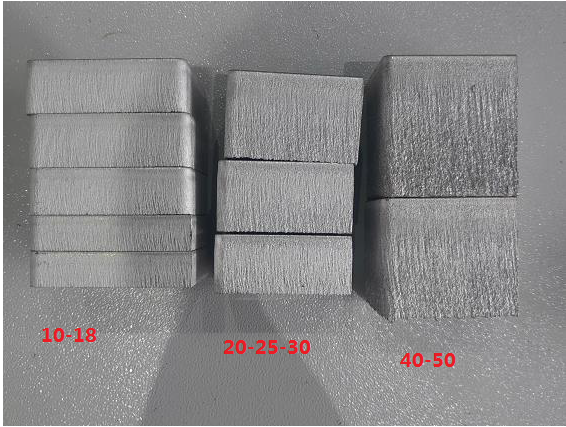

El rendimiento de corte de aire aumentó.
Como los puntos anteriores, ya sabemos las ventajas por alta potencia, y por qué podemos obtener una velocidad de corte más rápida, si podemos saber el por qué, es muy claro entender que mediante el uso de la siguiente imagen.
Material | Espesor (mm) | 6kw | 8kw | 10kw | 12kw | 15kw |
Acero de carbono | 20 | 2S(O2) | 1.5S(O2) | 0,8 S(O2) | / | 0.5S(O2) |
Acero de carbono | 25 | 2.5S(O2) | 1,8 S(O2) | 1,2 S(O2) | 0,8 S(O2) | 0.5S(O2) |
Acero inoxidable | 20 | 3S (O2) | 2S(O2) | 1S (aire) | 1S (aire) | 0.5S(N2) |
Acero inoxidable | 25 | 3 (O2) | 2,2 (O2) | 1,5 (aire) | 1 (aire) | 0,5 (aire) |
Así que la alta potenciaMáquina de corte láser de bobinaEs definitivamente una tendencia en el futuro, pero ahora en China, pero no todos los proveedores tienen las acumulaciones técnicas para manejar la alta potencia.
¿Cuáles son las principales dificultades para las máquinas de corte láser de alta potencia?
Normalmente si cortamos acero inoxidable, usamos toda la potencia para cortar el acero inoxidable, si usamos toda la potencia, la temperatura interior en realidad es enorme alta, una vez que la alta temperatura es alta, el foco se desviará, si el foco de la cabeza del láser no es fijo, Así que definitivamente el rendimiento de corte de la hoja no es bueno, tenemos que detener las máquinas hasta que se enfríen.
Las altas temperaturas, también tienen un daño muy grande a la estructura de la cama, si lo usamos durante más tiempo, definitivamente la estructura de la cama se deformará, la precisión no puede estar segura una vez que la cama se deforma.
Como sabemos, una mayor potencia tiene una mayor capacidad de alto grosor, pero también se necesita otro problema que la hoja de alta resistencia tendrá un mayor requisito para la cama delCortador láser de acero inoxidable, La carga de la cama debe ser fuerte.
Si todos los datos son superiores a la baja potencia, también debemos asegurarnos de que todas las condiciones dinámicas deben mejorarse. Necesitamos tener un IPC de procesamiento más rápido y también una velocidad de CA más rápida, etc.
Entonces, para resolver las preguntas anteriores, envíenos un mensaje con agradecimiento.
Remcor, el profesionalProveedor de máquina láser, Tiene 18 años de experiencia en el diseño y la fabricación de máquinas, y tiene 5000 conjuntos de instalaciones a nivel mundial para ofrecer servicios de OEM/ODM para nuestros clientes, si necesita más detalles, Por favor ayúdanos un mensaje.
Gracias por su tiempo viendo
