Mar 12 , 2026
En el mundo de la fabricación de precisión, el alimentador de barras para torno suizo CNC es uno de los sistemas de automatización más críticos que determina la eficiencia, la estabilidad y la calidad de las piezas de mecanizado. Un torno de tipo suizo CNC, también conocido como torno automático suizo o torno de cabezal deslizante, está diseñado específicamente para el mecanizado de componentes pequeños, largos y de alta precisión. Sin embargo, el rendimiento de la máquina depende en gran medida de la suavidad y precisión con la que se suministra el material de la barra.
Aquí es donde un sistema de alimentación de barras de alta precisión, especialmente un alimentador de barras de película de aceite, juega un papel crucial.
Un alimentador de barra de torno suizo CNC alimenta automáticamente el material de la barra en el eje de la máquina, lo que permite que el sistema realice una producción continua, de alta velocidad y automatizada. Sin un alimentador de barras confiable, incluso la máquina CNC Suiza más avanzada no puede lograr su potencial de productividad total.
En las operaciones modernas de mecanizado suizo CNC, la combinación de un torno de tipo suizo y un alimentador de barra de película de aceite de alta precisión crea una solución de alimentación de barra de baja fricción, alta precisión y totalmente automatizada. que es especialmente adecuado para piezas de precisión que requieren un acabado superficial superior, tales como:
Componentes ópticos
Ejes de alta precisión
Piezas de dispositivos médicos
Conectores aeroespaciales
Componentes electrónicos Micro
Este artículo explica por qué un alimentador de barras es el accesorio más importante para los tornos suizos CNC, cómo funcionan los alimentadores de barras de película de aceite, Y por qué los fabricantes de Europa y América del Norte confían en ellos para lograr una producción de mecanizado suiza de alta eficiencia.

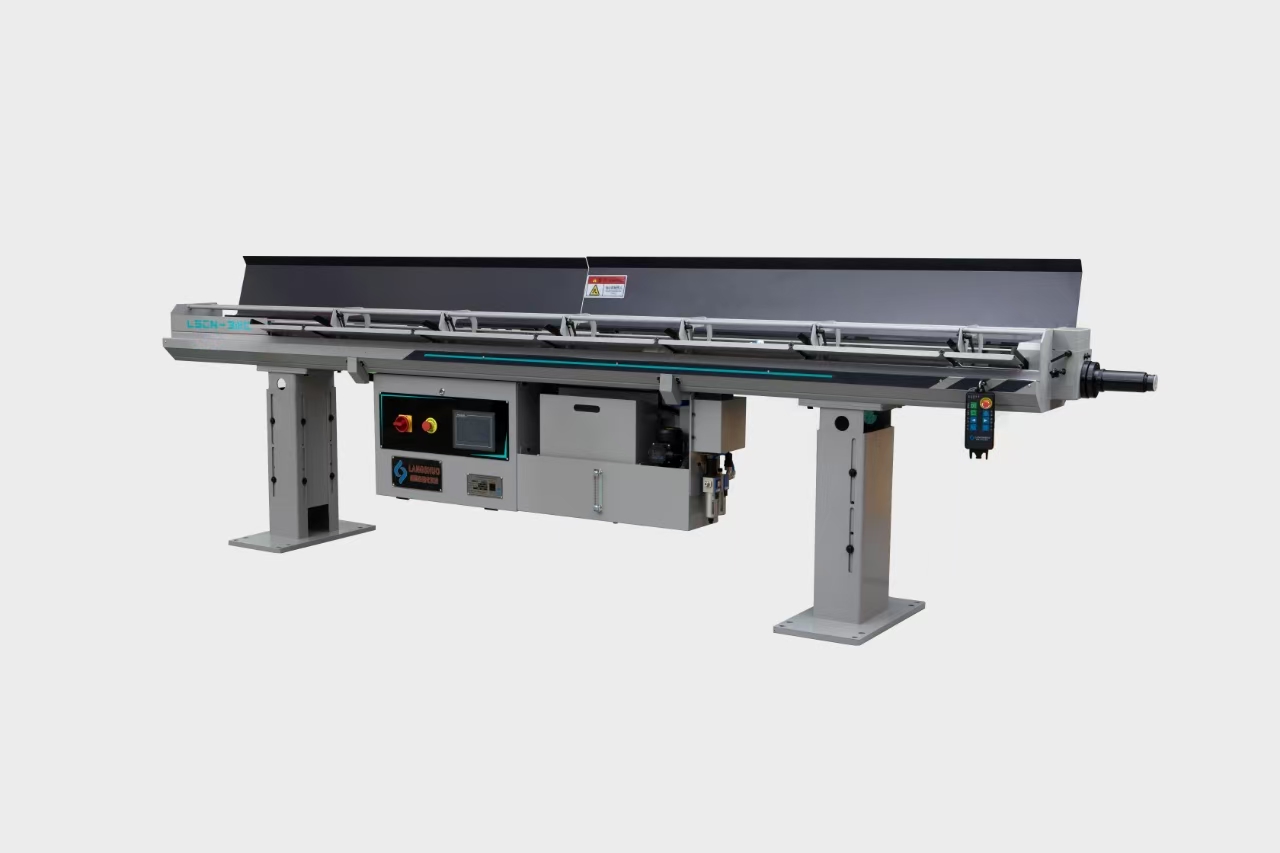

Un alimentador de barra para torno suizo CNC es un sistema de alimentación de material automático que empuja continuamente el material de la barra en el husillo de la máquina durante las operaciones de mecanizado.
El objetivo principal de un alimentador de barra de torno suizo es garantizar:
Suministro de material continuo
Precisión de alimentación estable
Intervención reducida del operador
Eficiencia de mecanizado mejorada
La mayoría de los centros de mecanizado suizos CNC utilizan material de barras con diámetros que van desde 1mm a 32mm, dependiendo de la capacidad de la máquina.
Sin un alimentador de barras, los operadores necesitarían:
Cargar manualmente cada barra
Detener la máquina con frecuencia
Reposicionar el material
Esto reduciría drásticamente la eficiencia de producción del mecanizado suizo.
Un alimentador automático de barra de alta calidad permite una producción no tripulada de 24 horas, que es esencial para los modernos talleres de mecanizado de precisión.
Entre todos los accesorios utilizados en el torneado CNC de tipo suizo, el sistema alimentador de barras se considera el más importante porque afecta directamente a:
Velocidad de producción
Precisión de mecanizado
Calidad de la superficie
Nivel de automatización
Costo de fabricación
El propio torno suizo realiza el corte, pero el alimentador de la barra garantiza que la máquina funcione de forma continua y suave.
Los beneficios clave incluyen:
Mayor productividad
Costes laborales reducidos
Calidad de parte consistente
Proceso de mecanizado completamente automatizado
Para los fabricantes centrados en la producción de piezas de precisión de alto volumen, el alimentador de barras no es opcional, es esencial.
Entre todas las tecnologías de alimentación de barras, el alimentador de barras de película de aceite es ampliamente considerado el sistema de alimentación de barras de mayor precisión para tornos suizos CNC.
Un alimentador de película de aceite utiliza una fina capa de aceite lubricante entre el material de la barra y el canal de guía, lo que reduce la fricción y evita daños en la superficie durante la alimentación.
Esta tecnología es particularmente importante Al mecanizar componentes de precisión de acabado de superficie alta.
En comparación con los alimentadores de barras mecánicas convencionales, un alimentador de película de aceite ofrece:
Fricción inferior
Mayor precisión de alimentación
Mejor protección de la superficie
Vibración reducida
Esto lo hace ideal para aplicaciones de mecanizado suizo de precisión.
Un alimentador de película de aceite de torno suizo CNC realiza varias funciones críticas que mejoran la estabilidad y productividad del mecanizado.
El alimentador de película de aceite utiliza un sistema de bomba de lubricación para generar una capa de aceite delgada entre el material de la barra y el canal de alimentación.
Esta película de aceite:
Reduce la fricción durante la alimentación de la barra
Previene arañazos en la superficie de la barra
Asegura un movimiento material más suave
Esta característica es extremadamente importante Al mecanizar acero inoxidable, aleaciones de titanio o materiales pulidos.
Para las industrias que requieren piezas de precisión de acabado de superficie de espejo, la alimentación de película de aceite es a menudo la solución preferida.
Un alimentador de barras de película de aceite generalmente utiliza sistemas de empuje hidráulicos o servocontrolados para mantener una presión de alimentación estable.
La presión de alimentación típica varía de:
0,1 MPa a 0,5 MPa
La presión de alimentación estable asegura:
Suministro de material consistente
Sin saltos repentinos de alimentación
Mayor estabilidad de mecanizado
Esto es esencial para las operaciones de mecanizado de torno suizo de alta precisión.
La película de aceite también actúa como medio de limpieza, arrojando pequeñas astillas y restos del canal de alimentación.
Esto ayuda a prevenir:
Contaminación dentro del husillo
Bloqueo de alimentación de barra
Daño al sistema de guía de la máquina
Mantener un canal de alimentación limpio es fundamental para garantizar una precisión de mecanizado de precisión a largo plazo.
La sincronización entre el alimentador de la barra y el torno suizo CNC es esencial para lograr un mecanizado de alta precisión.
A continuación se muestra el proceso de trabajo típico.
El material de barra se inserta primero en el manguito de guía del alimentador de película de aceite.
El manguito guía contiene micro orificios de lubricación, que liberan aceite para crear la película lubricante.
Esto garantiza que el stock de la barra esté completamente apoyado y protegido durante la alimentación.
Diámetros típicos de la barra de mecanizado suizo:
1mm - 20mm
A veces hasta 32mm dependiendo del modelo de máquina.
Después de que el eje del torno suizo sujeta la barra, el alimentador de la barra empuja el material hacia adelante de acuerdo con el programa de mecanizado.
La precisión de alimentación puede alcanzar aproximadamente:
± 0.003mm
Esta precisión extremadamente alta garantiza dimensiones de piezas consistentes en operaciones de torneado suizo de alta precisión.
Uno de los puntos técnicos más importantes es la sincronización entre el eje Z del torno suizo y la velocidad de empuje del alimentador de la barra.
El sistema CNC ajusta continuamente el movimiento de alimentación de la barra para que coincida con el movimiento de la máquina.
Esto evita problemas como:
Barra de flexión
Deslizamiento
Corte inestable
Esta sincronización es esencial para mantener el rendimiento de mecanizado suizo de alta precisión.
Durante las operaciones de corte como:
Torneado CNC
Micro perforación
Roscado
Fresado
Golpeteo
El alimentador de la barra mantiene una presión de retroceso constante sobre el stock de la barra.
Esto evita que el material se mueva hacia atrás debido a las fuerzas de corte, lo que garantiza condiciones de mecanizado estables.
Después de las operaciones de mecanizado, el aceite utilizado en el sistema de alimentación es automáticamente:
Recogido
Filtrado
Reciclado
Los sistemas modernos de alimentación de barras de película de aceite utilizan sistemas de circulación de aceite de circuito cerrado, que ayudan a reducir el consumo de aceite y mantener la eficiencia ambiental.
Los alimentadores de barras de película de aceite proporcionan varias ventajas importantes en la producción de mecanizado suizo de alta precisión.
Debido a que el material de la barra está separado del canal de guía por la película de aceite, no hay contacto directo de metal con metal.
Esto Evita:
Arañazos
Marcas de superficie
Daños por fricción
Esto es especialmente importante cuando se mecanizan piezas ópticas, componentes médicos y ejes pulidos.
Los alimentadores de película de aceite funcionan extremadamente bien cuando se alimentan barras de diámetro muy pequeño.
Por ejemplo:
Diámetro de la barra por debajo de 3mm
Los alimentadores mecánicos tradicionales a menudo luchan con materiales tan pequeños, que pueden conducir a:
Deformación
Mermeladas de alimentación
Vibración
La alimentación de la película de aceite proporciona una estabilidad mucho más alta.
En comparación con los alimentadores tradicionales de la barra de rodillos, los sistemas de alimentación de la película de aceite experimentan mucho menos desgaste mecánico.
La reducción del desgaste puede alcanzar más de 80%, lo que aumenta significativamente la vida útil del equipo.
Los alimentadores de película de aceite permiten un mecanizado continuo de barras largas, lo que permite que los tornos suizos funcionen durante largos períodos sin detenerse.
Esto aumenta:
Eficiencia de producción
Tasa de utilización de la máquina
Productividad de fábrica
Los alimentadores de película de aceite modernos utilizan sistemas de lubricación de bucle cerrado, que reciclan el aceite y reducen el desperdicio.
Esto los hace más eficientes energéticamente y respetuosos con el medio ambiente en comparación con las tecnologías de alimentación más antiguas.
Alimentador de película de aceite
✔Sin arañazos en la superficie de la barra
✔Alimentación de alta eficiencia
Alimentador mecánico tradicional
✖Mayor fricción
✖Posibles daños en la superficie
Alimentador de película de aceite
✔Alimentación estable para barras por debajo de 3mm
Alimentador mecánico tradicional
✖Fácil deformación
✖Inestabilidad en la alimentación
Alimentador de película de aceite
✔Alimentación automática continua
Alimentador mecánico tradicional
✖Carga manual requerida con frecuencia
Para garantizar un rendimiento óptimo, se deben considerar varios factores al implementar un sistema alimentador de barra de torno suizo CNC.
Diferentes materiales requieren diferentes aceites de lubricación.
Ejemplos:
Aleaciones de cobre → bajo aceite de azufre
Materiales de acero → aceite de mayor viscosidad
La selección adecuada de aceite asegura un rendimiento óptimo de lubricación.
Se debe instalar un anillo de sellado del husillo para evitar que el aceite ingrese a la zona de mecanizado.
Esto protege la máquina y asegura condiciones de corte estables.
Algunos materiales de barra recubiertos, tales como varillas recubiertas de PTFE, pueden reaccionar con aceites de lubricación.
Se recomienda realizar pruebas antes de la producción a gran escala.
En La fabricación moderna de precisión, la automatización es esencial para mantener la competitividad.
Un alimentador de barra de alta calidad permite a los fabricantes lograr:
Producción de luces
Mecanizado continuo
Costes laborales reducidos
Calidad de pieza consistente
Para las empresas que operan tornos suizos CNC, el alimentador de barras no es solo un accesorio, es la base del mecanizado automatizado de precisión.
El alimentador de barra es el sistema de automatización más importante para el mecanizado de torno suizo CNC.
Al permitir la alimentación continua de la barra, el soporte de material estable y el movimiento de baja fricción, garantiza que las máquinas suizas puedan alcanzar su máximo potencial en la fabricación de alta precisión.
Entre todas las tecnologías de alimentación de barras, el alimentador de barras de película de aceite destaca como una de las soluciones más avanzadas, ofreciendo:
Protección superior de la superficie
Mayor precisión de alimentación
Estabilidad mejorada para micro barras
Mayor vida útil del equipo
Mayor eficiencia de producción
Para los fabricantes de Europa y América del Norte que buscan mejorar la productividad del mecanizado suizo, invertir en un sistema alimentador de barras de alta precisión es una de las decisiones más importantes en la construcción de una línea de producción de mecanizado suizo CNC de alto rendimiento.
