Comprensión integral de la máquina de corte por láser alimentada con bobina

¿Por qué necesita una máquina de corte láser de Bobina?

AMáquina de corte láser alimentada por bobinaEs La solución ideal para los fabricantes que buscan una mayor eficiencia, producción continua y un menor costo de material en el procesamiento moderno de chapa.
En comparación con el corte de láminas tradicional, una máquina de corte por láser de láminas de metal en espiral permite la alimentación automática de bobinas de metal, lo que reduce el manejo manual, minimiza el desperdicio de materiales y mejora significativamente la productividad.

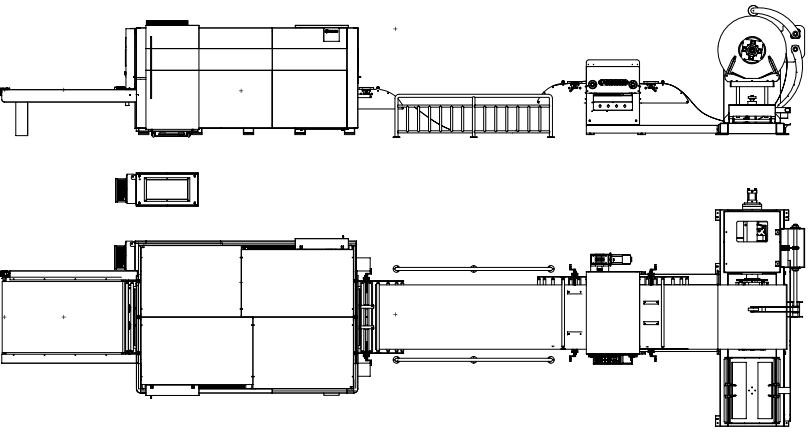

El proceso de trabajo completo de una máquina de corte láser de hoja de bobina incluye:

1. Carrito de carga

2. Desenrollador

3. Unidad de nivelación

4. Unidad de corte láser de fibra

5. Mesa de transporte

6. Descarga manual

Este flujo de trabajo totalmente integrado hace que la máquina de corte láser alimentada por bobina sea una solución clave para líneas de corte de chapa de alto volumen, flexibles y automatizadas.

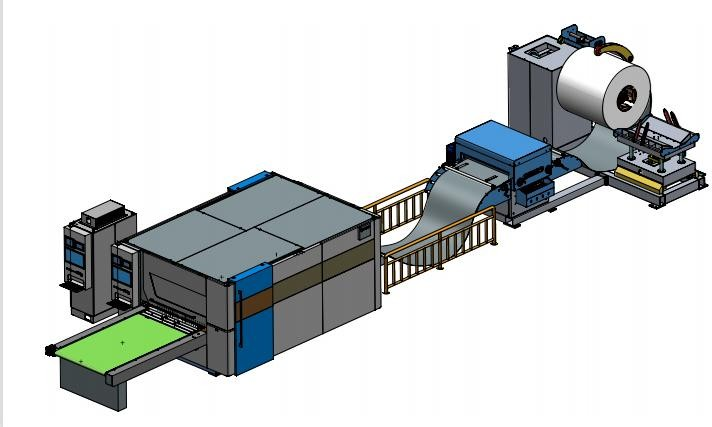

Componentes completos de proceso y núcleo deLínea de corte láser de bobina alimentada

1. Carrito de carga resistente (hasta 15T)

El Carro de carga está diseñado para transportar bobinas metálicas de manera segura y eficiente al decodificador.

Ventajas:

• Capacidad máxima de carga de hasta 15 toneladas, adecuada para bobinas de metal pesado

• El sistema de conducción de motor hidráulico garantiza un movimiento suave

• El sistema de elevación del cilindro hidráulico alinea la bobina con precisión con el eje principal del decoiler

• Reduce la intensidad laboral y mejora la eficiencia de carga

• Mejora la seguridad para las operaciones de la máquina de corte por láser de chapa metálica de bobina

2. Sistema De-Coiler De Alta Precisión

El decoiler es una unidad crítica para cualquier máquina de corte láser de bobina, que afecta directamente la estabilidad de alimentación y la precisión de corte.

Ventajas estructurales:

• Marco principal hecho de tubos cuadrados, placas de acero Q235 y acero 45 #

• Completamente aliviado por el estrés recocido para evitar la deformación

• Orificios de cojinetes delanteros y traseros perforados en un solo proceso para garantizar la concentricidad del husillo y el desvío radial cero

Componentes clave:

• Husillo: Hecho de tubo de acero sin costura 45 #, apagado y templado para una alta resistencia

• Sistema de expansión hidráulica: Tipo de varilla de conexión Push-pull tambor de expansión

• Dispositivo de prensado: rueda de prensado recubierta de poliuretano, brazo de soporte controlado por cilindro

• Sistema de soporte de material: Brazos de apoyo y cilindros rodantes accionados por servomotor y reductor

Espesor y potencia a juego:

• Espesor de bobina estándar: 1-3mm, adecuado para máquina de corte láser de láminas de bobina de 3000W

• Aplicaciones de alta resistencia: 3-6mm de espesor de bobina, con el apoyo de diseño de decoiler reforzado

• Potencia láser recomendada: láser de fibra de 6000W o 12000W, ideal para corte de chapa de bobina gruesa

Esto hace que el sistema sea Altamente adaptable para diferentes aplicaciones de máquinas de corte láser alimentadas por bobina.

3. Unidad de nivelación de alta precisión (estructura de 17 rodillos)

Para garantizar la alimentación de hojas planas y sin estrés, la unidad de nivelación juega un papel vital en la máquina de corte por láser de chapa metálica de bobina.

Ventajas técnicas:

• 17 rodillos de nivelación (8 superiores 9 inferiores) para un control superior de la planitud

• Rodillos accionados por servomotor y caja de cambios de precisión

• Material del rodillo: aleación de acero con enfriamiento, templado, endurecimiento de alta frecuencia y Chapado en cromo duro

• Precisión de corrección planar: ≤ 1,5mm/㎡

Esto garantiza una excelente planitud de la hoja antes de ingresar al área de corte por láser de fibra, mejorando en gran medida la calidad y consistencia del corte.

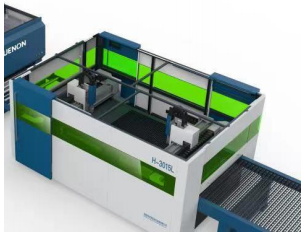

4.Máquina de corte láser de fibra-Diseño estable y compacto

La unidad de corte láser está especialmente diseñada para alimentación continua de bobina y procesamiento de alta velocidad.

Ventajas:

• Estructura compacta con huella mínima, ideal para fábricas con espacio limitado

• Aspecto moderno y limpio, adecuado para líneas de producción automatizadas

• Diseñado específicamente para aplicaciones de máquina de corte flexible láser de bobina

Estructura de la cama de la máquina:

• Diseño de cama de soldadura integrada dual

• Toda la cama soldada de una sola pieza y recocida por estrés

• Proceso de fabricación:
  Soldadura → Recocido por estrés → Mecanizado en bruto → Mecanizado de acabado

• Elimina eficazmente el estrés interno y garantiza la estabilidad a largo plazo

Beneficios clave:

• Excelente resistencia a la vibración durante el corte a alta velocidad

• Retención de precisión a largo plazo

• Ideal para el funcionamiento continuo de máquinas de corte láser alimentadas por bobina




Ventajas clave de la máquina de corte láser de bobina blanda (resumen)

1. Alimentación en bobina continua para una mayor productividad

2. Reducir el desperdicio de material y reducir el costo de procesamiento

3. Menos manejo manual, seguridad mejorada

4. Alta precisión de planitud para una mejor calidad de corte

5. Rango de espesor flexible (1-6mm bobina de chapa metálica)

6. Compatible con fuentes láser de fibra 3000W / 6000W / 12000W

7. Huella compacta adecuada para fábricas modernas

8. Estabilidad y precisión de la máquina a largo plazo




Conclusión

AMáquina de corte láser de chapa metálica de bobinaYa no es solo una opción: es una actualización estratégica para los fabricantes que buscan automatización, eficiencia y control de costos.
Con un carro de carga robusto, un decoiler de alta precisión, un sistema de nivelación avanzado y una unidad de corte por láser de fibra estable, la máquina de corte por láser alimentada por bobina proporciona una solución completa y confiable para el procesamiento moderno de la bobina.

Si está buscando una máquina de corte láser de bobina o una máquina de corte flexible láser de bobina para la producción de chapa de alto volumen, este sistema es la opción ideal para la competitividad a largo plazo y la salida estable.
