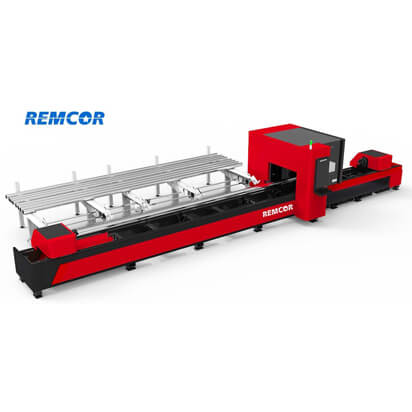

Características de la máquina de corte láser Appllo AK 2 chucks
1) 2 mandriles, mandril delantero y mandriles principales
2) Diamters Chuck disponibles: 130mm, 160mm, 220mm, 250mm,350mm, etc.
3) Longitud disponible: 6M es estándar, otro tamaño se puede personalizar
4) de energía láser Fuente: 1000W-6000W

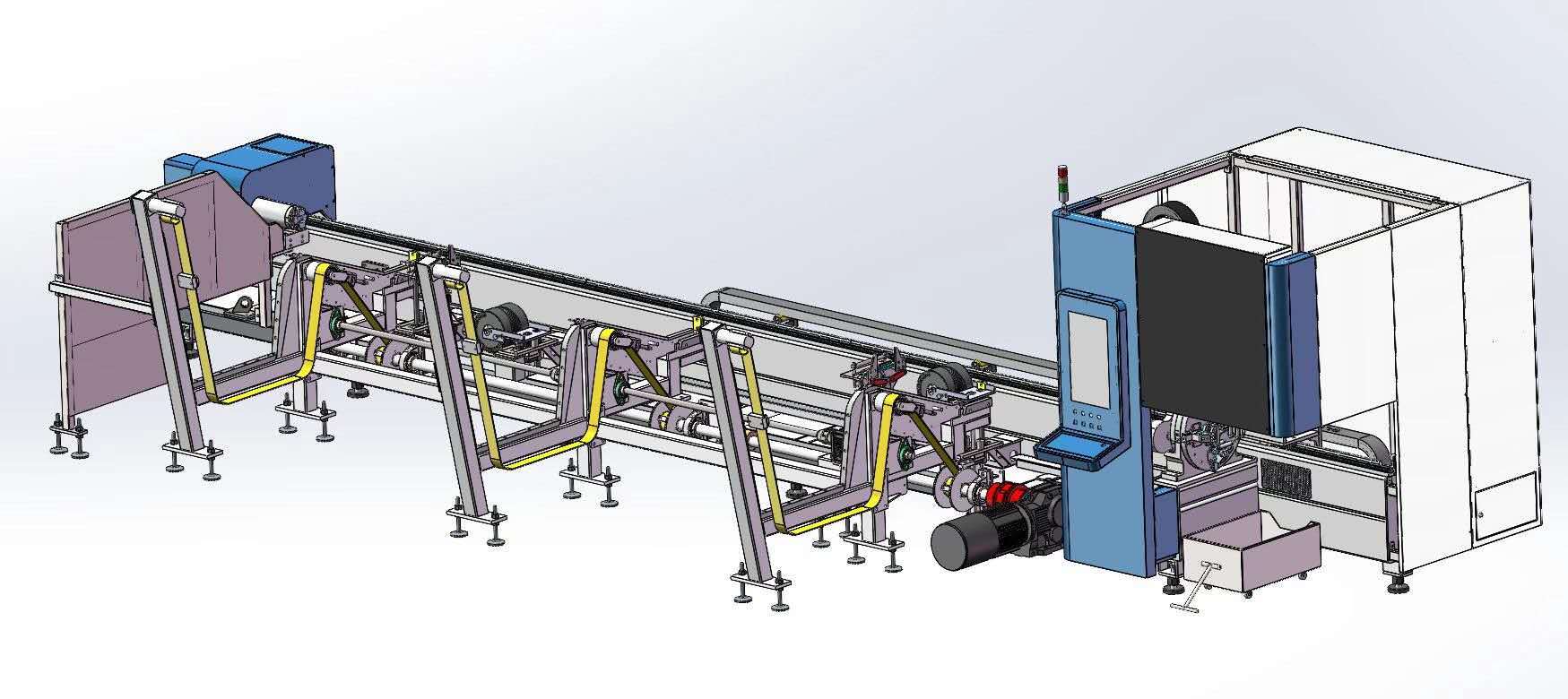

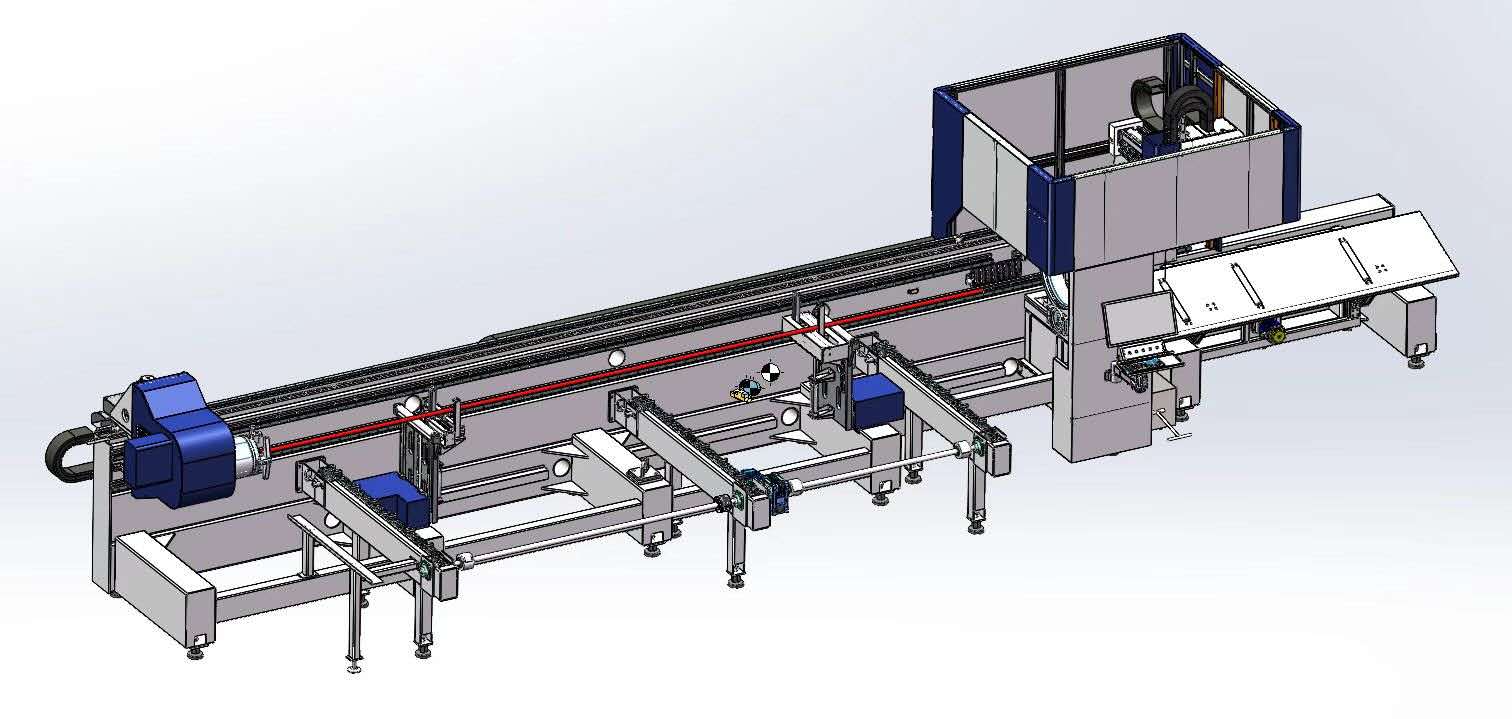

5) Carga semiautomática y carga de material automática disponibles
6) La función de corte biselado es opcional

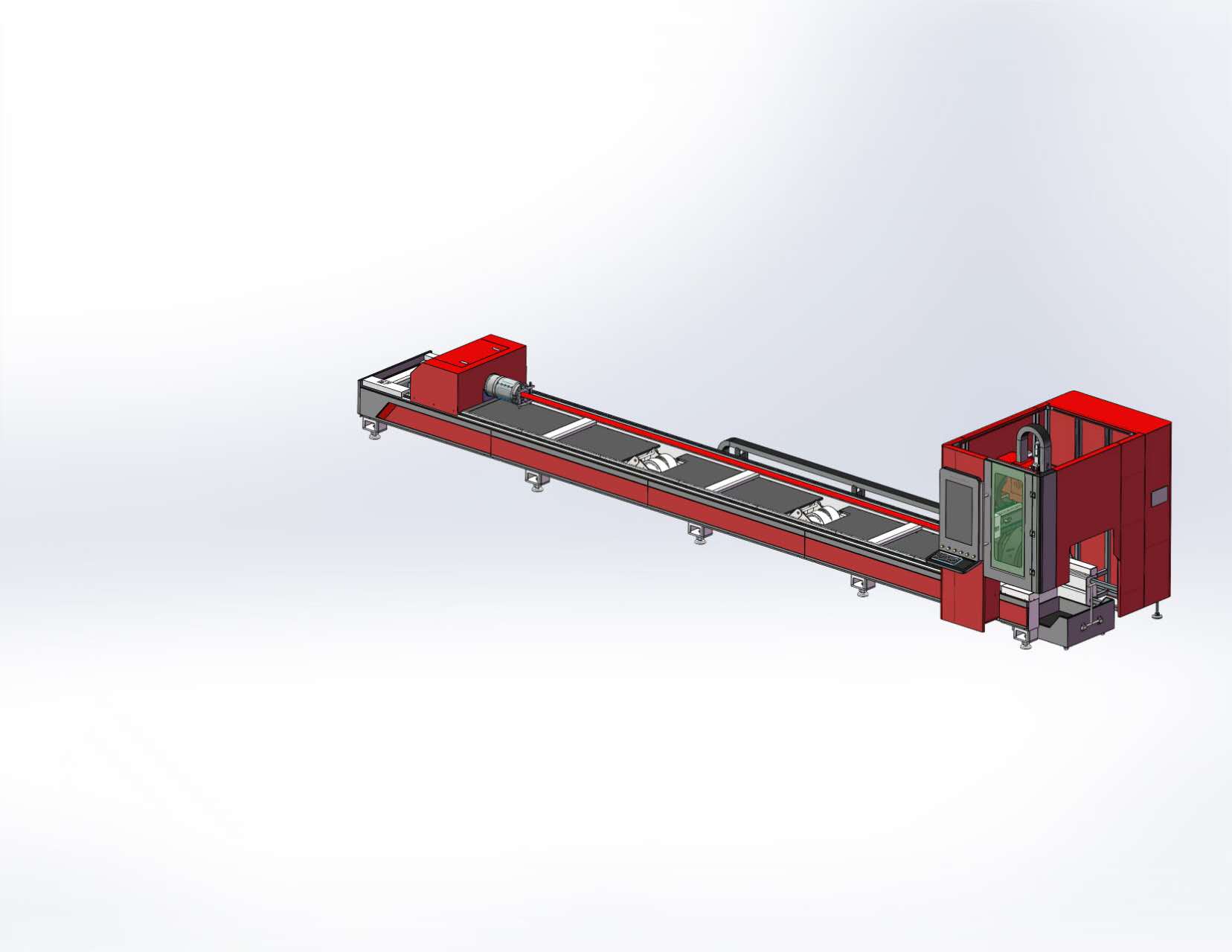

7) El movimiento lateral y El movimiento paralelo están disponibles
8) Los servicios OEM y ODM pueden estar disponibles para elMáquina de corte láser de tubería de acero
En comparación con una máquina de corte por láser de fibra de hoja, seleccionar una máquina de corte por láser de tubería (tubo) requiere una consideración técnica más detallada. Esto se debe a que el corte de tuberías es un proceso de corte 3D dinámico, que implica rotación, sujeción, gravedad y vibración, mientras que el corte de láminas es principalmente un movimiento lineal 2D.
Para el corte por láser de chapa, una vez que se confirma el tamaño de la hoja y el espesor máximo del material, es relativamente fácil elegir una máquina adecuada. Sin embargo, para una máquina de corte por láser de tubería, se deben evaluar múltiples parámetros adicionales para garantizar un rendimiento de corte estable, precisión y capacidad de automatización.
A continuación se muestran los puntos clave para comprender completamente y seleccionar correctamente una máquina de corte de tubos láser de fibra:
El primer y más crítico factor es el diámetro de la tubería.
Para tuberías redondas, la selección se basa directamente en el diámetro exterior (OD).
Para tuberías cuadradas o rectangulares, se debe calcular el diámetro redondo equivalente.
Ejemplo:
Una tubería cuadrada de 100 × 100mm
Diámetro exterior redondo equivalente:
100 × 1.414 ~ 141mm
En este caso, se debe seleccionar un diámetro de mandril de 160mm para garantizar una sujeción segura.
La selección correcta del tamaño del mandril es esencial para la estabilidad y precisión del corte en cualquier máquina de corte por láser de tubo.

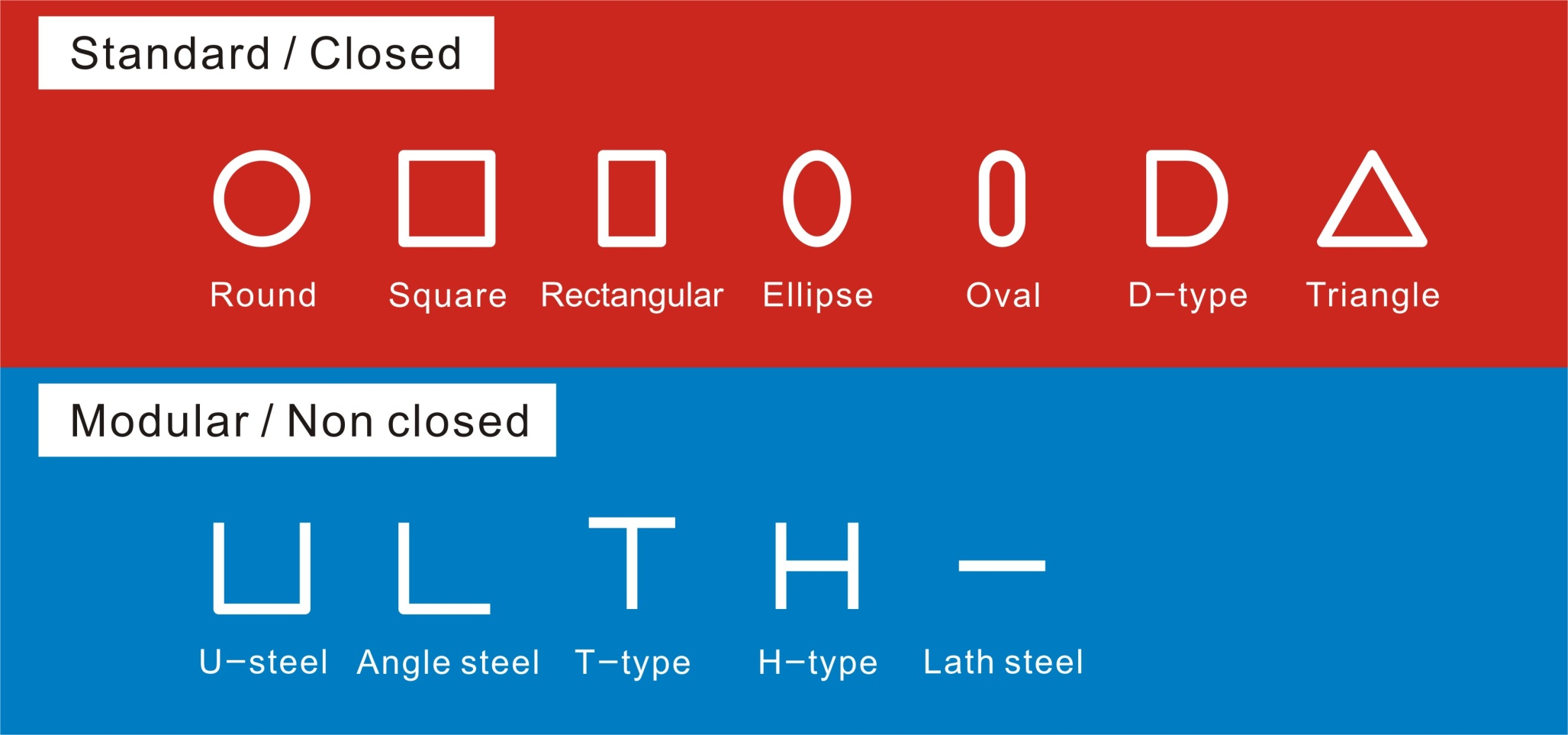

Las formas de tubería comunes incluyen:
Redondo
Cuadrado
Rectangular
Estas formas son generalmente adecuadas para sistemas de carga automática.
Perfiles especiales como:
C-canal
H-haz
L-perfil/ángulo de acero
Generalmente requieren carga semiautomática, debido a su estructura asimétrica y dificultad de sujeción.
Las longitudes de tubería más comunes son:
6 metros (estándar)
12 metros (extendido)
La longitud de la tubería afecta directamente la configuración de la máquina, el diseño del sistema de carga y la cantidad de mandril.
El espesor de la tubería tiene un impacto directo en la selección de potencia de la fuente láser.
A diferencia del corte de láminas, el corte de tuberías tiene un desafío especial:
El espesor de la esquina es mayor que el espesor lateral, especialmente para tuberías cuadradas y rectangulares
Como resultado, la velocidad de corte en las esquinas es más lenta y la potencia del láser insuficiente puede provocar una mala calidad de corte
Por lo tanto, las máquinas de corte por láser de tuberías a menudo requieren una mayor potencia en comparación con las máquinas de corte de láminas del mismo espesor nominal.
El tipo de material es otro factor clave que afecta la potencia del láser y el rendimiento de corte.
Materiales comunes:
Acero de carbono (CS)
Acero inoxidable (SS)
Materiales especiales:
Cobre
Latón
Aleaciones de aluminio
Los materiales de alto reflejo como el cobre y el latón deben especificarse claramente con anticipación, ya que requieren una mayor potencia del láser y parámetros de corte especializados.
La capacidad de carga del sistema Chuck es limitada.
Normalmente, una máquina de corte de tubos de doble portón admite hasta 300 kg
Si el peso de una sola tubería excede este límite, la estructura y la configuración de la máquina deben reevaluarse, como:
Manchas de alta resistencia
Soportes adicionales
Diseño de máquina personalizado
En regiones con altos costos de materia prima, los clientes a menudo requieren un mínimo de desperdicio de cola.
Para tuberías de gran diámetro o de alta resistencia, el control de residuos traseros se vuelve especialmente importante. Las máquinas de corte láser de tuberías avanzadas pueden reducir significativamente el material sobrante, mejorando la utilización general del material.
La longitud de la pieza terminada requerida determina directamente cuántos mandriles se necesitan.
Para tubos de 6 m, la longitud máxima de la pieza terminada sin soporte con dos mandriles suele ser de hasta 3 m
Si la longitud de la pieza terminada supera los 3 m, se recomienda encarecidamente una máquina de corte láser de tres tubos
Un diseño de 3 Chuck proporciona un mejor soporte, reduce la vibración y garantiza una mayor precisión de corte para piezas largas.
Para los clientes con requisitos de soldadura, a menudo es esencial una función de corte de bisel.
Corte de bisel:
Mejora la calidad de la soldadura
Reduce el procesamiento secundario
Se usa comúnmente en acero estructural, marcos e industrias de fabricación pesada
Las modernas máquinas de corte de tubos láser de fibra pueden admitir el corte automático de bisel para una mayor eficiencia de producción.
El más importante para la máquina de Corte de tuberías es el chucks de precisión
Debe tener la capacidad de carga de alta resistencia y buen rendimiento de sellado

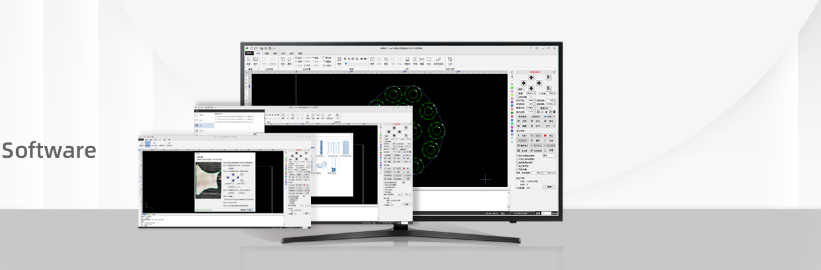

Simplifica el funcionamiento complejo de la máquina CNC e integra los módulos CAD, Nest y CAM en uno. Desde el dibujo, anidación hasta el corte de la pieza de trabajo, todo se puede terminar con unos pocos clics en la pantalla de iPad grande. Realice el diagnóstico inteligente, la operación de subroscado múltiple, la perforación de tres niveles, el control de energía del láser, el ajuste adaptativo de la Arista, la aceleración automática de la esquina y la desaceleración, el corte de vuelo, la conmutación de mesas de trabajo, compensación de precisión mecánica, etc.
Diseño de abrazadera neumática en ambos lados. Los dos mandriles ayudan a reducir la vibración del tubo al mínimo, lo que garantiza una alta precisión incluso en configuraciones de tubo complejas a alta velocidad de corte.

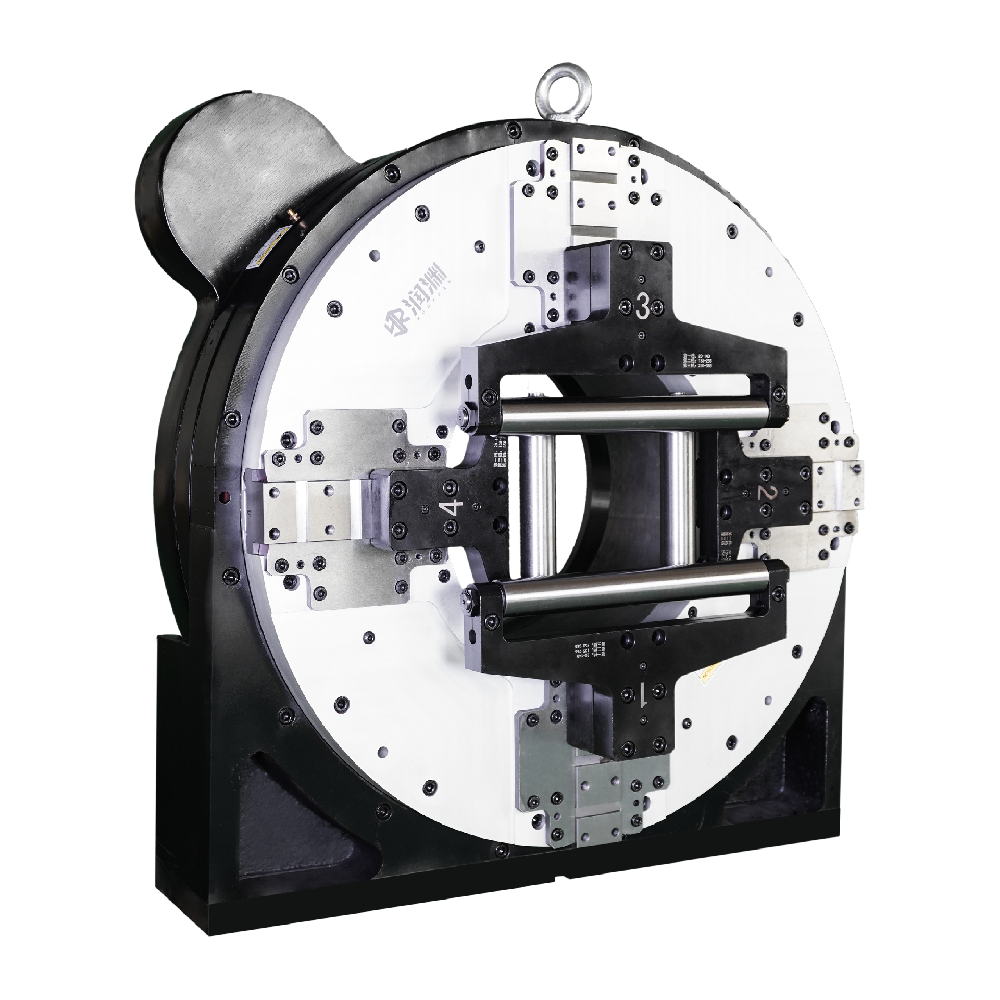

Actualmente de China, las marcas "Runyuan" y "Dairuike" es una buena marca para los mandriles de precisión, especialmente para el funcionamiento resistente y de alta velocidad, etc.
En conclusión, elegir una máquina de corte láser de tubería (tubo) de alta calidad requiere una evaluación integral de múltiples factores, incluido un sistema de control CNC confiable, componentes de núcleo Premium, y amplia experiencia de aplicación en tecnología de corte de tubos
¿Es posible agregar una cubierta protectora completa y cumplir con los requisitos CE para los clientes europeos y norteamericanos?
Sí, absolutamente.

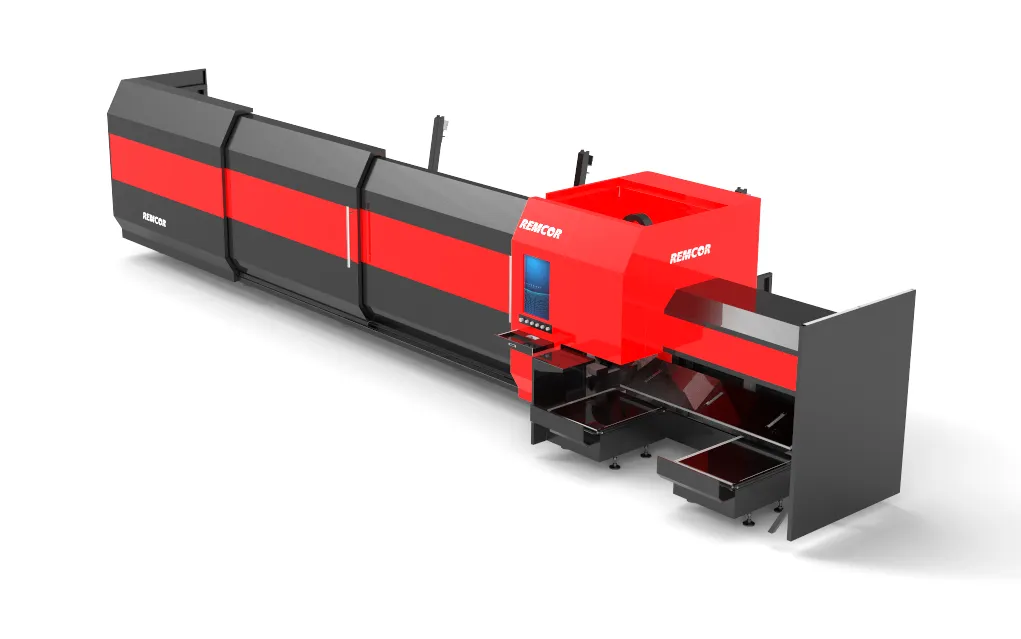

Ofrecemos un diseño de cubierta completa para nuestra máquina de corte láser de fibra de tubo de 2 mandriles, desarrollada específicamente para cumplir con la calificación CE y los estándares de seguridad internacionales. Esta estructura cerrada no solo es popular entre los clientes europeos, sino que también es obligatoria en muchos mercados europeos y norteamericanos debido a las estrictas normas de seguridad en el lugar de trabajo.
Ya hemos desarrollado dibujos de ingeniería maduros y probados para una máquina de corte láser de fibra de tubo de cubierta completa que cumple con los estándares de seguridad CE. El diseño cerrado evita eficazmente las fugas de radiación láser, las chispas voladoras y los desechos metálicos, lo que garantiza la máxima protección del operador durante las operaciones de corte de tubos de alta velocidad.
Esta máquina de corte láser de fibra de tubo de cubierta completa 2 chucks está diseñada para un uso industrial estable y a largo plazo y ha sido ampliamente aceptada en los mercados regulados por la CE.
Para mejorar aún más la seguridad en el lugar de trabajo y la protección del medio ambiente, la máquina está equipada con un eficiente sistema de extracción de polvo y humo. Este sistema:
Elimina eficazmente el corte de humo y polvo de metal
Mantiene un entorno de fábrica limpio y seguro
Cumple los requisitos europeos para la protección del medio ambiente y la salud de los operadores
La estructura completamente cerrada combinada con el dispositivo de recolección de polvo mejora significativamente las condiciones generales de trabajo.
La máquina de corte láser de fibra de tubo de cubierta completa es especialmente adecuada para:
Clientes europeos que requieren máquinas láser certificadas por CE
Clientes norteamericanos con altas expectativas de seguridad
Fábricas centradas en la producción limpia y la protección del operador
Este diseño refleja tanto el cumplimiento normativo como la estética industrial moderna, lo que lo convierte en una solución preferida en los mercados de alta gama.
Nuestra máquina de corte láser de fibra de tubo de cubierta completa 2 chucks combina:
Diseño de recinto completo compatible con CE
Dibujos de ingeniería probados y maduros
Sistema integrado de recolección de polvo
Seguridad mejorada y entorno de trabajo limpio
Es una solución de corte láser de tubo ideal para clientes en Europa, América del Norte y otras regiones con estrictos estándares de seguridad.
No dude en llamarnos o dejar un mensaje si tiene alguna pregunta.
